落砂后的铸件表面——几乎没有粘砂现象

“平顶山”牌高效煤粉——光洁铸件的好助手

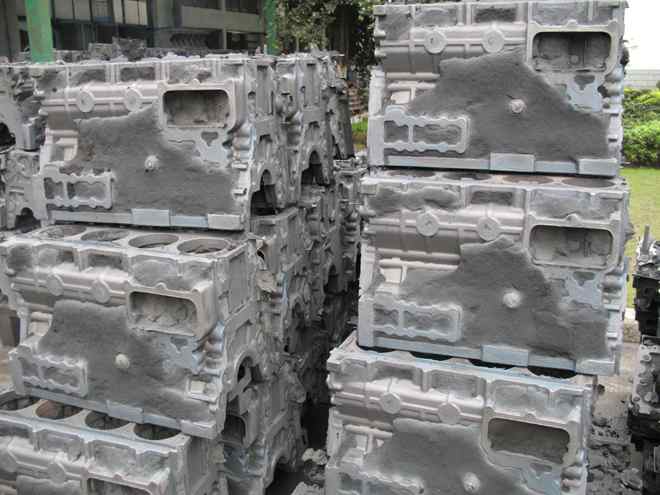

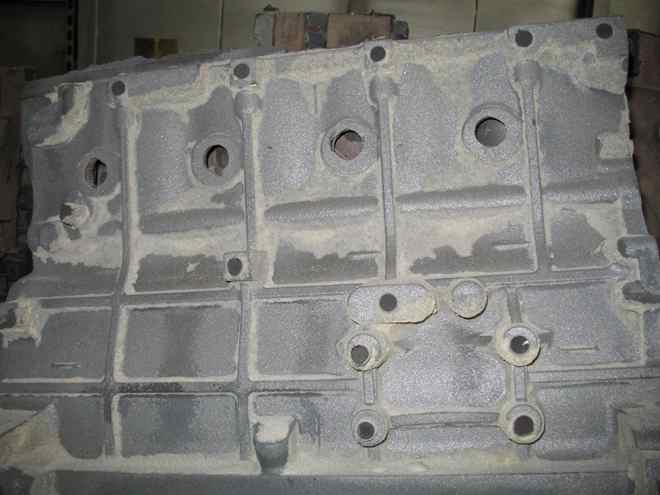

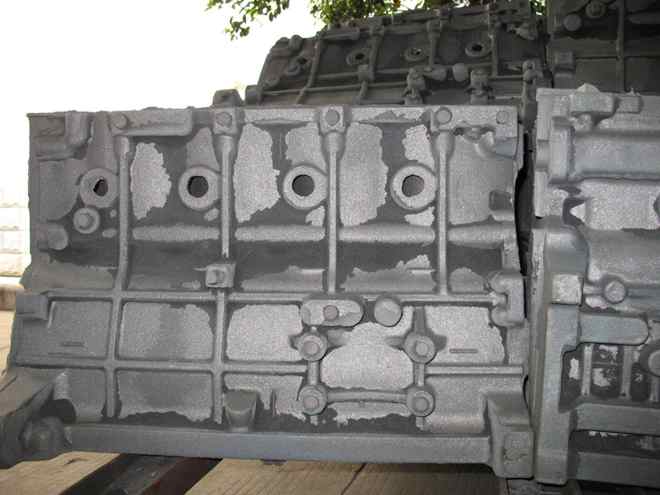

落砂后的铸件表面——几乎没有粘砂现象

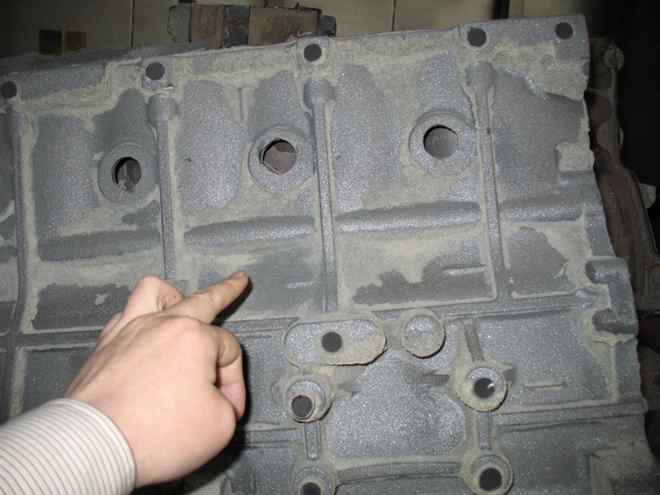

表面的浮砂，一擦就掉，铸件表面可谓一尖不染

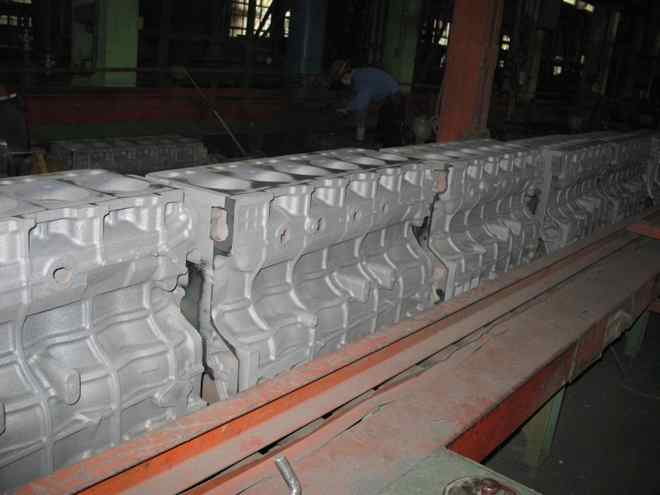

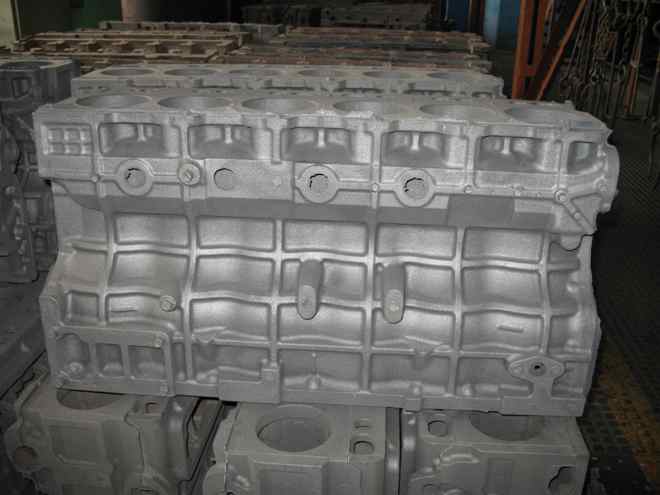

一次抛丸后，铸件已是“神清气爽”

迅速通过抛丸，极大地降低了人力、物力的消耗

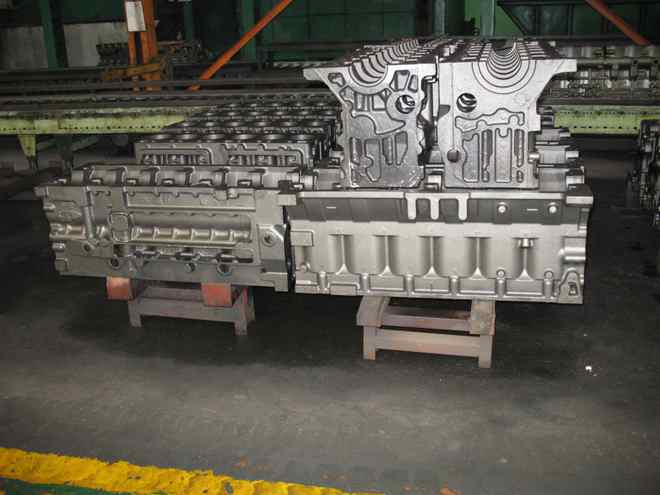

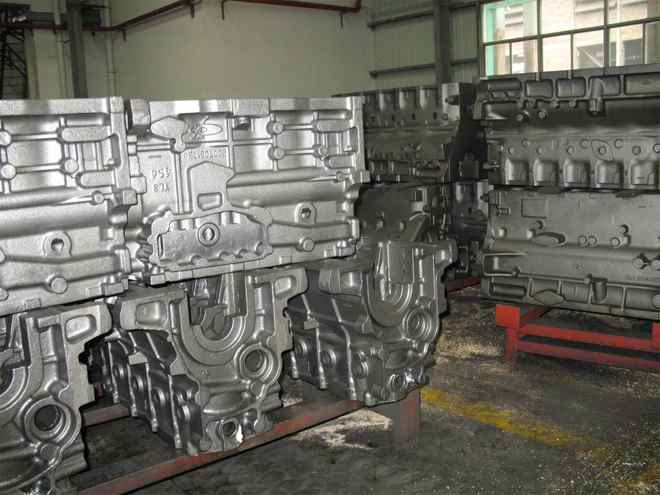

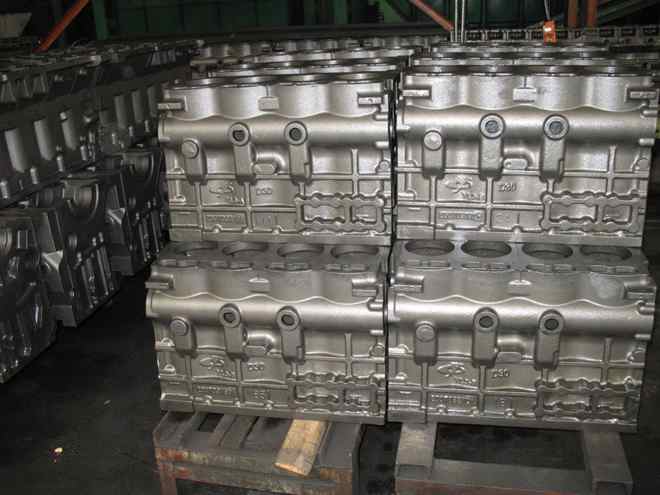

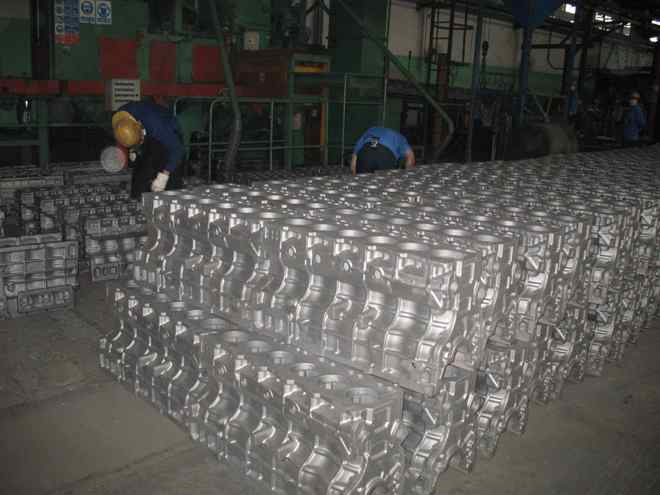

二次抛丸后，铸件表面闪闪发亮

铸件表面质量如此之好，打磨工人何须太多？

玉柴铸件——“平顶山”牌高效煤粉 图片1

玉柴铸件——“平顶山”牌高效煤粉 图片2

玉柴铸件——“平顶山”牌高效煤粉 图片3

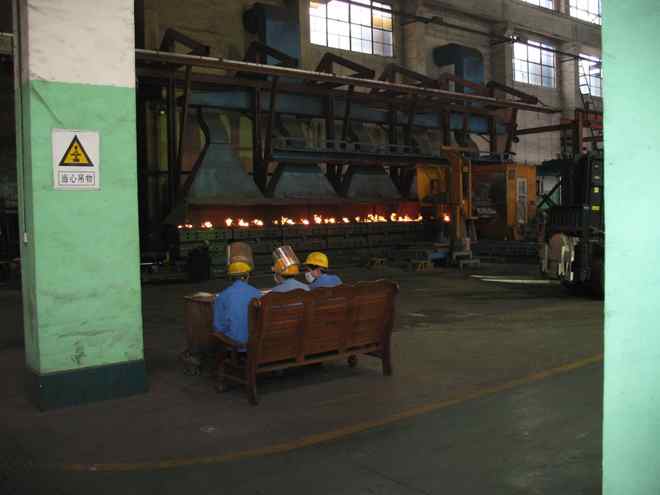

使用“平顶山”牌高效煤粉，浇注时“风平浪静”，没有喷溅现象

宝丰煤粉试验报告

    从9月12日至10月9日，新铸车间造型工段试验宝丰煤粉120吨，9月12日至24日加入量为0.6％，9月25日至10月9日调整为0.44％，期间共打模13423型。

    1、宝丰煤粉使用过程加入量：

日期9.12－9.249.25－10.9平均加入量（％）0.6％0.44％0.497％

    在其他材料同样加入量与工艺不变的情况下，最终煤粉加入量对比：

楷模煤粉蒙牌煤粉宝丰煤粉0.6％0.6%0.44%

    2、型砂性能：

型砂水分（％）湿透气性紧实率（％）热湿拉（KPa）发气量湿压强度(MPa)2.94177.4943.933.7640.750.14

    排除因连续生产重机型砂烧损过大、芯砂冲入过多，型砂有些波动之外，宝丰煤粉使用过程中，型砂性能正常。
    3、各机型砂眼、夹砂、崩砂废品率与06年1－8月份对比情况：

日期430机体6112机体L3100机体D30机体6112缸盖产量（台）废品率（％）产量（台）废品率（％）产量（台）废品率（％）产量（台）废品率（％）产量（台）废品率（％）9.12－10.969000.1313431.343390.6954960.6921361.51.1－8.31607280.48607281.259184.166740.6146551.9

    从上表可以看出，主打产品430机体废品率由0.43％降到0.13％，但部分机型废品率有所上升，主要原因是连续生产重机型砂烧损过大、芯砂冲入过多，型砂有些波动。
    4、铸件表观质量：
    试验过程，铸件表观质量稳定，粘砂有所改观，经过批量局部喷涂试验，430机体上箱局部喷涂基本达到要求。
    结论：在其他条件相同的情况下，宝丰煤粉加入量由0.6％降到0.44％，防粘砂性能明显好些，建议继续采购。

玉柴新铸车间造型工段
2006年10月14日
